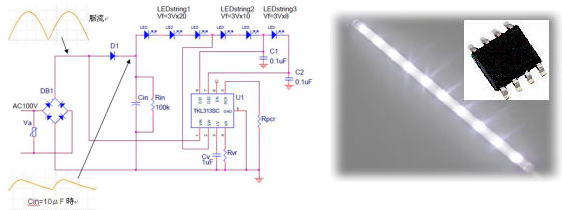

HOME 会社案内 製品案内 IC製品 研究開発 お問合せ 過去のニュース サイトポリシー << BACK	●LEDストリング駆動方式IC TKL313SCはLED電球やLED直管照明に適した、出力10W(AC100V), 20W(AC200V)までの非絶縁LED駆動用ICです。 AC電灯線による直接動作が可能で高力率と高効率を実現し、高周波スイッチングによるノイズを生じません。 簡素な回路構成で高信頼性を有し、PWMおよびトライアック調光に対応します。高耐圧MOSFET制御ブロックを内蔵し、外部に接続する設定抵抗値により出力を調整することができます。 詳細資料： LEDストリング駆動方式説明プレゼン資料(TKL303) TKL313_ApplicationNote_11_JP.pdf TKL313_ApplicationNote_11_EN.pdf ●LEDケミコンレス電源用IC LEDを交流電源で点灯させる場合、整流と平滑回路によりLEDに加える電流を直流化します。平滑回路に用いられる電解コンデンサ（ケミコン）の寿命は、高温動作環境下では急激に短くなり、一般的に10℃の温度上昇で半分になるという傾向があります。LED 照明器具内部は高温になり易いため、照明器具の寿命は電解コンデンサの寿命に大きく左右されます。 電球型LED ランプの場合、白熱電球と同じサイズである事が要求され、電源およびLED モジュールを納めるスペースに制約が生じることにより放熱困難となるため、内部温度が上がり寿命が低下し易くなります。 LEDケミコンレス電源用IC を使用する事により、電解コンデンサの寿命を気にすることなく、電解コンデンサの体積の分だけ電源部を小さくすることが出来ます(体積率54％の小型化：当社比)。 LED電球の例では、 ケミコンを有する製品は、設計寿命はほぼLEDの寿命（40000時間）ですが、実使用ではケミコンの寿命（20000～30000時間程度。ただし諸条件に依存）に短縮されます。 ケミコンレス方式では、実使用の寿命をほぼLEDの寿命と同値にすることができるため、LED以外のファクターを元に50000時間を超える設計寿命を見積ることができます。 参考：1日8時間点灯させた場合、3.4年で10000時間使用となる。 詳細資料： TKL201S_JP.pdf TKL201S_EN.pdf TKL201S_TechnicalSpecification_1.1_EN.pdf
